VIDEOTUTORIALES DE SKETCHUP
Justificación de cada ejercicio.
Las primeras actividades, o tareas son muy sencillas pero variadas y, en ellas se dan las pautas necesarias para construir formas simples, de tres dimensiones, usando muy pocas herramientas y aplicando conocimientos básicos de geometría plana y sistemas de representación.
En cualquier caso, dichas actividades están destinadas a plantear y establecer metas realistas, orientadas más a los procesos de solución, que al resultado en sí.
Esto nos dará a conocer las causas del éxito o del fracaso de cada tarea, al tiempo que se irá tomando conciencia de los factores que nos hacen estar más o menos motivados a la hora de realizar un Proyecto 3D de más envergadura.
Ejercicio - 1
Componentes.
Esta es la primera actividad que propongo en clase con el fin de familiarizarnos con el entorno 3D.
Ficticiamente, sólo se conocen las herramientas Línea, Rectángulo, Empujar y Mover. Además, se sabe cómo convertir varias entidades en un Componente.
Ejercicio - 2
Creación de una brida.
Ejercicio de realización de una Brida en SketchUp partiendo de un croquis acotado.
Ejercicio - 3
Creación de otra brida.
Ejercicio de realización de una Brida en SketchUp partiendo de un croquis acotado.
Ejercicio - 4
Construcción por Módulos.
Muchos objetos aparentan ser extremadamente difíciles de generar cuando no somos capaces de encontrar el Módulo que se repite en el mismo.
Ejercicio - 5
Construcción por Módulos 2.
Ejercicio parecido al anterior en el que se busca la familiarización y destreza con la herramienta Girar en 3D, entre otras.
Ejercicio ampliación.
Creación de un resorte.
Ejercicio de ampliación en el que se busca la familiarización y destreza con las propiedades geométricas de las formas en 3D.
Ejercicio individual.
Objeto cotidiano en 3D.
Pequeño proyecto en 3D consistente en traer un objeto cotidiano a clase, sacarle una foto e intentar realizarlo en 3D.
Ejercicio ampliación.
Escalera de caracol.

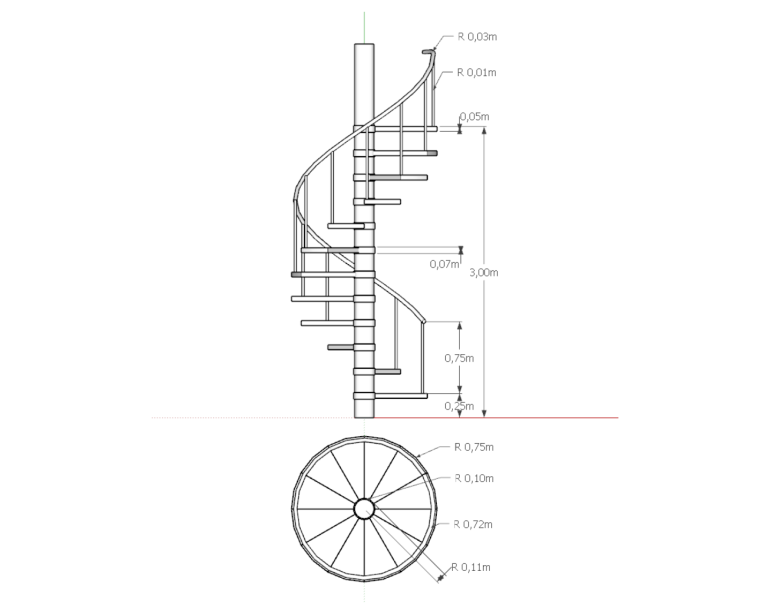

Actividad de ampliación y desarrollo de contenidos impartidos hasta el momento. Se trata de crear una escalera de caracol partiendo de sus vistas acotadas. También precisó de dos vídeos para su total culminación.
VIDEOTUTORIAL
Peldaños y pilar.
Ejercicio de ampliación en el que se busca el desarrollo de lo aprendido aplicándolo a la práctica mediante la creación de una escalera de caracol. 1ªparte
VIDEOTUTORIAL
Barandilla.
Ejercicio de ampliación en el que se busca el desarrollo de lo aprendido aplicándolo a la práctica mediante la creación de una escalera de caracol. 2ªparte
Primer Proyecto 3D
Esta actividad consiste en realizar, por partes, la vectorización en 3D de un edificio a partir de una foto sacada por nosotros mismos, teniendo en cuenta la perspectiva a utilizar y el punto de vista más óptimo.
Para mayor comodidad, se utilizó el edificio Anatómico/Forense, situado justo enfrente de nuestra Escuela. Aunque esto, complicaba un poco el proceso de trabajo puesto que, al estar la carretera inclinada, no se tenían suficientes referencias, como se muestra en los tres siguientes vídeos; uno por cada planta del edificio, ...y comenzando por las nubes!
VIDEOTUTORIALPlanta alta.
La adaptación del proyecto. Las líneas de fuga. La perspectiva.
VIDEOTUTORIALPlanta baja.
Metodologías constructivas. Matrices y copias múltiples.
VIDEOTUTORIALSótano.
Topografía e inclinación de terrenos y paredes. Problemas y soluciones.
Mobiliario 3D

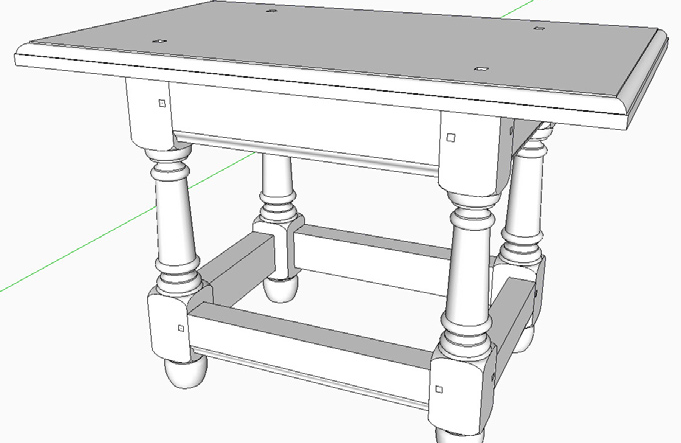

Se trata de la misma Metodología anterior, sólo que aplicada a un Objeto; en este caso una Mesa, en vez de a un Edificio. Esto acarrea una cierta sensibilización a la hora de realizar la foto, así como de generar posteriormente las líneas de fuga necesarias para la vectorizacion en 3D.
CONSTRUCCIÓNTablero y Pata
La adaptación del proyecto. Las líneas de fuga. Combinación de Metodologías 2D y 3D.
COMPONENTES Edición pata
Metodologías constructivas. Otra forma de construir la pata de la Mesa, ubicando primero la espiga de la pata y editando ese componente.
HERRAMIENTAS
Otros tips
Dudas sobre la Herramienta Sígueme. Otras Herramientas 3D. Problemas y soluciones.
